3D Baskıda Destek Yapısı (Support) Nedir?

3D baskı destek yapısı nedir diye soranlara en kısa cevap şu: Yazıcının havada kalacak bölgeleri taşıyabilmek için ana parçanın altına ördüğü geçici iskeledir. Support denilen bu yapı baskı biter, parça soğur, sonra da sökülüp çöpe gider.

FDM yazıcılar plastiği boşluğa asamaz. Altında taşıyacak bir katman yoksa eriyen malzeme sarkar, ip gibi uzar ya da yüzey berbat görünür. Destek yapısı tam burada devreye girer ve özellikle overhang, köprü ve iç boşluk gibi bölgelerde baskıyı kurtarır.

3D baskıda destek yapısı nasıl çalışır?

Destek mantığı aslında basit. Dilimleyici yazılım modeli analiz eder, hangi yüzeylerin havada kaldığını bulur ve o bölgelerin altına geçici kolonlar veya ağaç dalları gibi taşıyıcı yapılar ekler. Yazıcı önce bu yapıları basar, sonra asıl parçayı onların üstüne taşır.

Bence burada bilinmesi gereken ilk şey 45 derece kuralı. Bir yüzey fazla yataylaşıyorsa ve altında onu taşıyan başka bir katman yoksa çoğu FDM yazıcı orada zorlanır. Her model aynı değil tabii; kısa köprüler bazen desteksiz kurtulur ama tek taraflı çıkıntılar genelde support ister.

Desteklerin parçaya kaynayıp kalmaması için ana model ile support arasında çok küçük bir boşluk bırakılır. Bu ayara Z-distance ya da temas aralığı denir. Çok az bırakılırsa sökmesi eziyet olur, fazla bırakılırsa alt yüzey yine sarkar. Güzel baskı dediğimiz şey çoğu zaman tam bu dengenin doğru kurulmasıdır.

En yaygın iki destek tipi şunlardır:

• Standart destek: Düz kolonlar veya ızgara benzeri yapılar oluşturur. Güvenlidir ama daha fazla malzeme tüketir ve sökümde daha fazla iz bırakabilir.

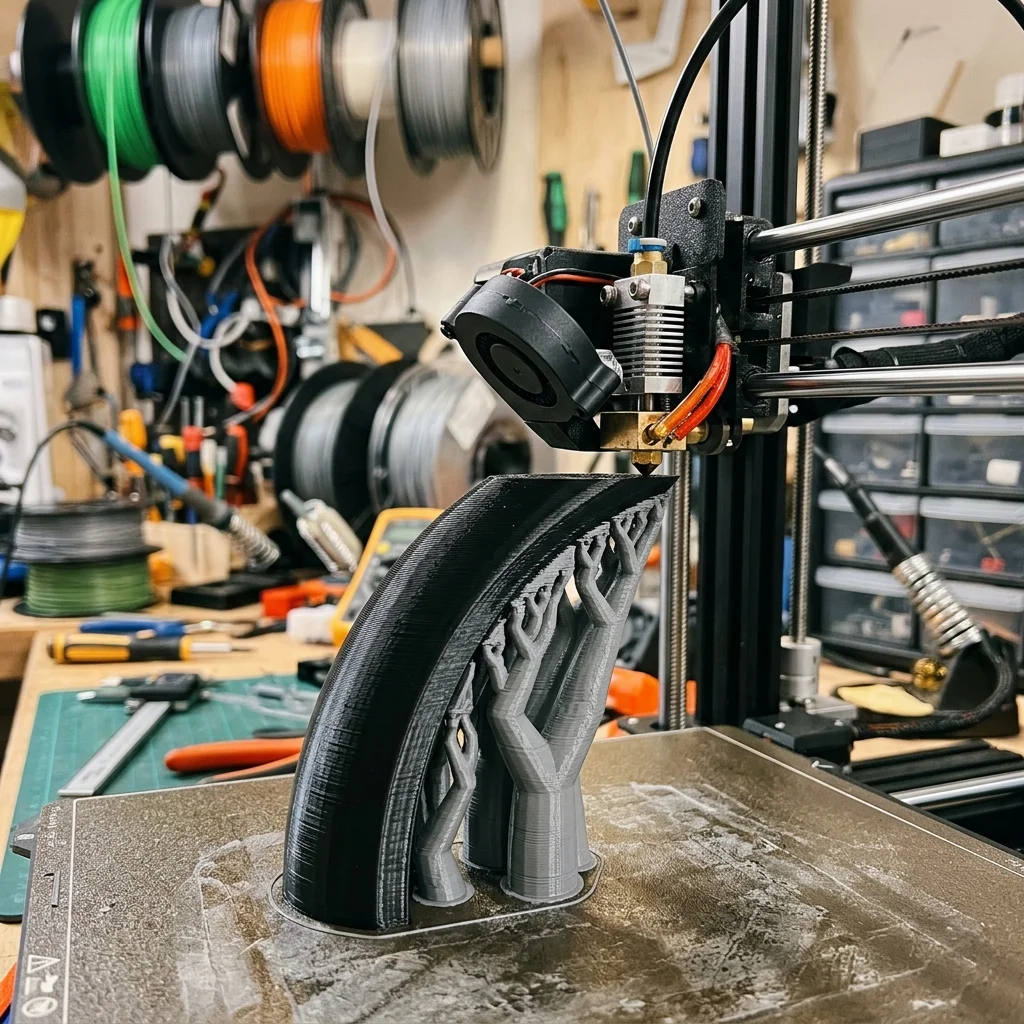

• Tree support: Gövdeden dallanarak yükselir. Organik formlarda, figürlerde ve kıvrımlı parçalarda gerçekten hayat kurtarır. Genelde daha az temas ettiği için sökmesi de daha rahattır.

Malzeme de işi değiştirir. PLA tarafında destek sökmek çoğu zaman daha rahattır; çünkü PLA 1.24 g/cm³ yoğunluğa sahiptir, genelde 190-220°C aralığında basılır ve yaklaşık 60°C civarında yumuşamaya başlar. PETG ise 1.27 g/cm³ yoğunluğu ve 220-250°C baskı aralığıyla daha tok ve yapışkan davranabildiği için support izleri biraz daha inatçı olabilir.

ABS tarafında tablo yine değişir. ABS 1.04 g/cm³ yoğunlukta, 230-260°C aralığında basılır ve kapalı hazne ister; ısı dayanımı iyidir ama baskı sırasında koku ve duman kontrolü gerekir. TPU ise 1.21 g/cm³ yoğunluğa sahip esnek bir malzemedir, yine 220-250°C civarında basılır ama yavaş baskı hızını sever. TPU support sökümü kopararak değil, daha sabırlı keserek yapılır.

3D baskı destek yapısının avantajları ve dezavantajları

Destek yapısı olmasaydı pek çok model teoride güzel, pratikte ise basılamaz olurdu. Özellikle figür, drone gövdesi, askılı aparat, iç kanallı parça gibi geometrilerde support gerçekten oyunun kuralını değiştirir.

Avantaj tarafı net:

• Daha karmaşık geometriler basılabilir.
• Sarkma ve çökme riski azalır.
• Kritik yüzeylerde şekil doğruluğu korunur.

Dezavantaj tarafı da var ve bunu saklamaya gerek yok. Support daha fazla filament tüketir, baskı süresini uzatır ve temas ettiği bölgede küçük izler bırakabilir. Açık konuşayım, en iyi support ayarı bile bazen kusursuz yüzey vermez; özellikle parçanın alt yüzünde hafif pütür görmek normaldir.

Bir de söküm tarafı var. Baskı bittikten sonra support alınır, bazen hafif zımpara gerekir, bazen de post-processing aşamasında küçük rötuşlar yapılır. Yani support baskıyı mümkün kılar ama sonrasında biraz temizlik borcu bırakır.

3D baskıda destek yapısı ne zaman gerekir?

Modelin her yerinde support gerekmez. Düz tabanlı, yukarı doğru kontrollü yükselen ve büyük çıkıntıları olmayan parçalar çoğu zaman desteksiz basılır. Hatta iyi bir yerleşimle support ihtiyacını ciddi şekilde azaltmak mümkündür.

Şu durumlarda destek ihtimali hızla yükselir:

• Havada başlayan çıkıntılar
• Geniş overhang yüzeyler
• Yatay delikler ve iç boşluk tavanları
• Kıvrımlı figür kolları, kanatlar, çıkıntılı detaylar

Geçenlerde gelen bir parçada tam bunu yaşadık. Model, alt tarafında geniş oyuk bulunan bir kamera yuvasıydı. Parçayı olduğu gibi bassak eriyen plastik boşluğa sarkacaktı. Parçayı doğru açıyla yerleştirip yalnızca gerekli bölgelere tree support verince hem yüzeyi kurtardık hem de gereksiz malzeme yakmadık.

Şunu söyleyeyim: en iyi support, hiç ihtiyaç duyulmayan support'tur. Bu yüzden iyi tasarım yapanlar 45 derece kuralını, pah kırmayı, delik formunu ve parça yönünü baştan düşünür. Bazen modeli 90 derece çevirmek, bazen de küçük bir pah eklemek bütün destek ihtiyacını ortadan kaldırır.

İç doluluk da her şeyi tek başına çözmez. Infill bazı kapalı bölgelerde tavana yardımcı olabilir ama bu, geniş açıklıklarda destek gerekmeyeceği anlamına gelmez. Dekoratif işlerde %15-20 infill, fonksiyonel parçalarda ise %50-75 infill sık görülür; %100 ise maksimum yoğunluk verir ama her modelde şart değildir.

BaskıUsta'da 3D baskı destek yapısı nasıl hesaplanır?

BaskıUsta'da model yüklendiğinde yalnızca hacme bakmıyoruz. Geometri, baskı yönü, destek ihtiyacı, baskı süresi ve kullanılacak malzeme birlikte değerlendirilir. Yani support varsa onun hem gramajı hem de üretim süresine etkisi hesaba girer.

Malzeme tarafında en uygun fiyatlı seçenek PLA, ardından ABS ve PETG gelir; TPU ise premium segmenttedir. Support gereken bir modelde maliyetin artması normaldir, çünkü yazıcı yalnızca asıl parçayı değil, o geçici taşıyıcı yapıları da üretir.

Bizim yaklaşımımız şu: Önce support ihtiyacını azaltacak baskı yönünü ararız, sonra gerekiyorsa en az iz bırakacak yapıyı seçeriz. Organik modellerde tree support çoğu zaman daha temiz sonuç verir. Düz ve teknik parçalarda ise standart destek bazen daha güvenli olabilir.

Parça size ulaştığında support'ların çoğu zaten temizlenmiş olur. Yine de bazı hassas yüzeylerde çok hafif iz kalması mümkündür. Böyle durumlarda PLA detayı veya ABS detayı sayfalarındaki son işlem önerileri işinize yarar.

Sıkça Sorulan Sorular

Destek yapısı olmadan baskı yapmak mümkün mü?

Evet, birçok model desteksiz basılabilir. Düz tabanlı, iyi yönlendirilmiş ve aşırı çıkıntısı olmayan tasarımlarda support gerekmeyebilir.

Destek izleri tamamen yok olur mu?

Her zaman tamamen değil. Doğru ayarla iz çok azalır ama support temas noktalarında hafif pürüz kalabilir. Hassas işler için sonradan zımpara veya küçük rötuş gerekebilir.

PETG ve TPU'da support sökümü neden daha zor hissedilir?

Çünkü iki malzeme de farklı davranır. PETG yüzeye daha inatçı tutunabilir; TPU ise esnek olduğu için kırıp koparmak yerine dikkatlice kesilmek ister.

İçi boş modellerde support şart mı?

Her zaman değil. Küçük açıklıklarda iç yapı yardımcı olabilir ama geniş tavanlarda ve uzun boşluklarda yine support gerekebilir. Tek başına infill'e güvenmek bazen risklidir.

Destek ayarlarını benim yapmam gerekiyor mu?

Hayır. En kolayı şu: dosyanızı yükleyin, modelinizi inceleyelim, gerekiyorsa support stratejisini biz belirleyelim. Daha özel ve çok parçalı işler için isterseniz doğrudan teklif alın.
